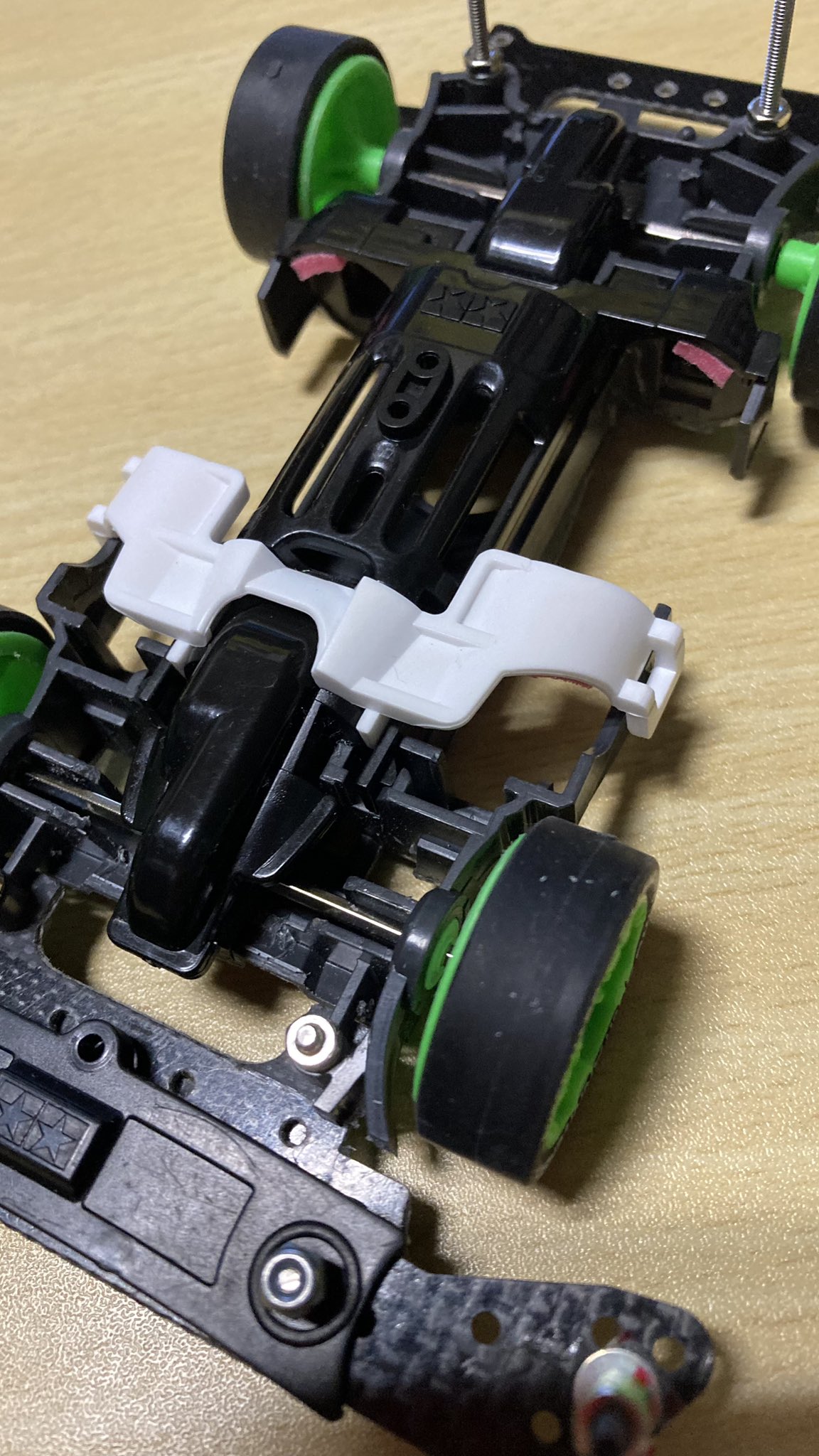

※この出品はテスト出品です。製品完成までしばらくお待ちください。\rMAシャーシ用のフロントを段上げしてプレートを挟み込んで固定できるようにする治具です。\r\r※売切の場合はBOOTHもご確認ください。\r\r\r■特長\r・MAシャーシのフロントのベースプレートを固定する際、シャーシ底面と上面の両方で挟み込めるため、高強度を期待できる\r・ABS製なので高耐熱　※PLA・PETG比\r\r■他に必要な部品や工具\r・8mmビス\r・タミヤ 薄刃クラフトのこ\r・ニッパー\r・2㎜ドリル+ピンバイス\r\r■使用方法\r・シャーシ底面のネジ穴2か所を皿穴加工する。\r※シャーシを伏せて寝かせ、皿穴ビットを垂直に降ろして加工する。\r\r・ボディキャッチ周辺の突起を切り取る。\r\r・小さい治具を2本のビスで固定し、バンパーを治具に沿ってのこぎりで切り落とす。\r\r・大きい治具(Block A)を2本のビスで固定し横からドリルをいれて丁寧に矢印の位置まで穴をあける。\r\r・大きい治具(Block A)を外し、矢印の箇所の不要部分を切り取る。\r※ニッパーで作業する際は一度に切らず、少しずつ切り進める。\r\r・大きい治具(Block A)を再び取り付け、スリットに沿ってクラフトのこを入れ、治具に当たるまで切り込みを入れる。\r※なるべく力を入れず、滑らせるように丁寧に加工する。\r\r・大きい治具(Block B)に付け替え、もう一度切り込みを入れる。\r\r・治具を外し、きれいにバリを取り、プレートを挟み込みねじ止めする。\r\r■材質・仕様\r・材質　ABS(3Dプリンター製)\r\r■注意事項\r・本品は個人が3Dプリンターにて作成していますので、積層痕や傷などがある場合があります。\r・落下などの衝撃が加わると破損することがあります。\r・個人で製作しているため、発送までに時間がかかることがあります。\r・各部の仕様は予告なく変更されることがあります。\r・加工の際はけがの無いようご注意ください。\r・本品は樹脂製ですので加工の際、誤って切らないように注意してください。\r・本品は消耗品です。\r・シャーシやビス、クラフトのこなどは付属しません。\r・本品は加工を補助する物であり、精度を保証するものではありません。\r・返品、キャンセル対応は受け付けておりません。
